居民分布式光伏典型設計方案及維護手冊

日期：2016-10-21 分類：光伏資訊瀏覽：次

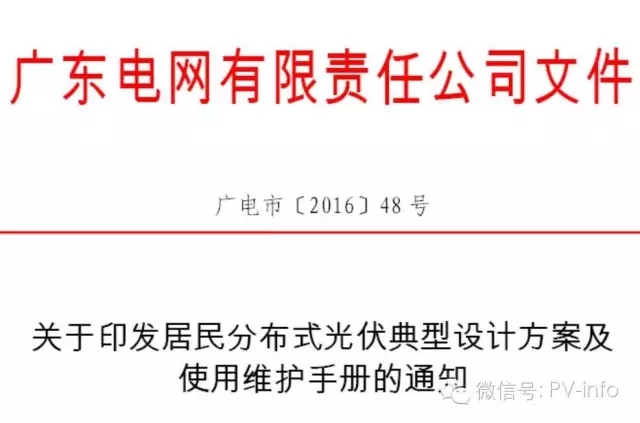

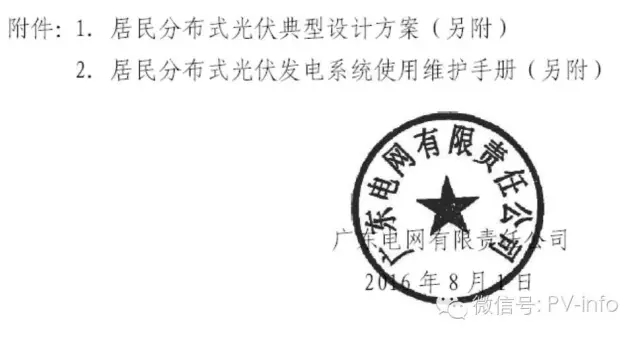

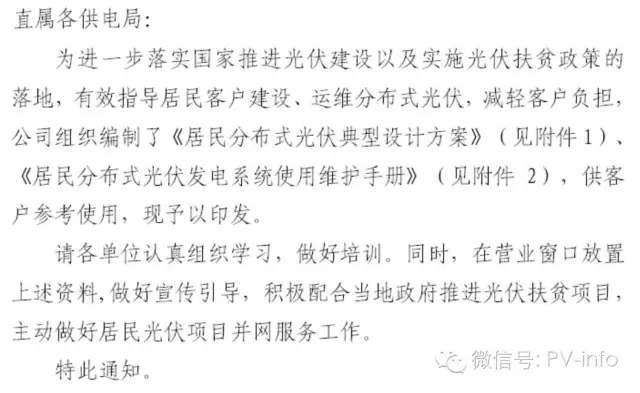

近日，為了有效指導居民客戶建設、運維分布式光伏，減輕客戶負擔，廣東電網公司下發了《居民分布式光伏典型設計方案》以及《居民分布式光伏發電系統使用維護手冊》，這也是電網公司首個針對居民光伏的設計方案及系統維護手冊。

第一部分：典型設計方案共分為四個部分

一、余電上網典型設計方案

二、全額上網典型設計方案

三、光伏組件布置方案

四、屋面支架方案

第二部分：居民分布式光伏發電系統使用維護手冊

一、余電上網典型設計方案

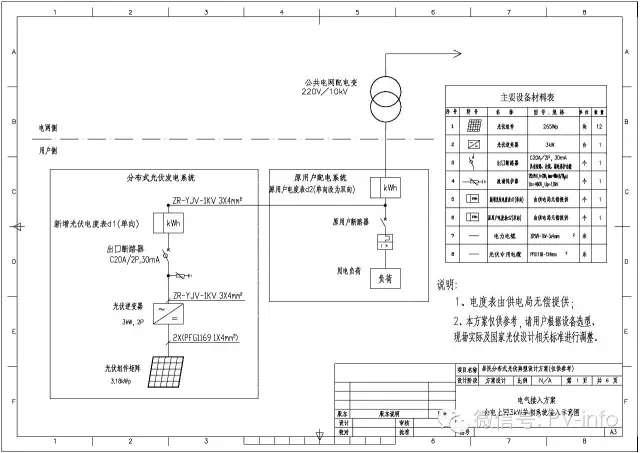

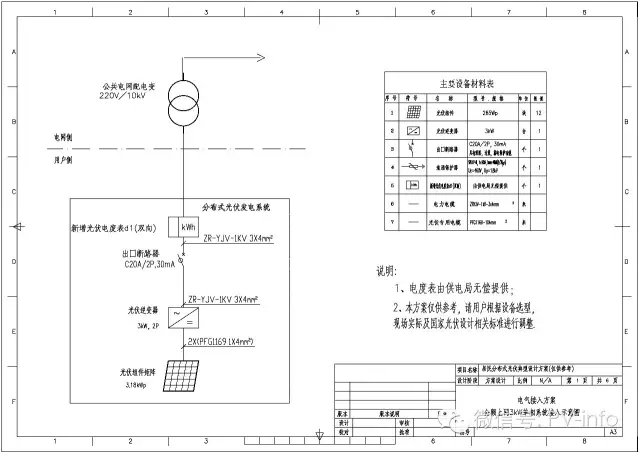

余電上網-3kW單相系統接入示意圖

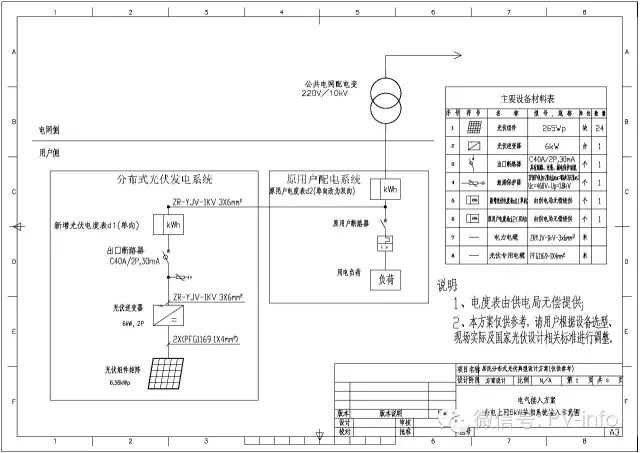

余電上網-6kW單相系統接入示意圖

余電上網-10kW三相系統接入示意圖

余電上網-30kW三相系統接入示意圖

二、全額上網典型設計方案

全額上網-3kW單相系統接入示意圖

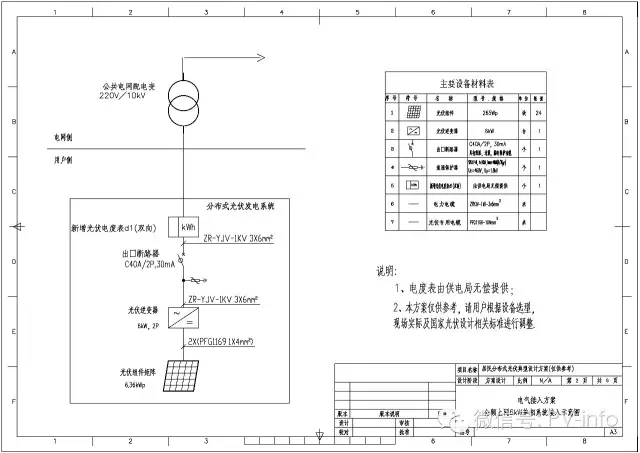

全額上網-6kW單相系統接入示意圖

全額上網-10kW三相系統接入示意圖

全額上網-30kW三相系統接入示意圖

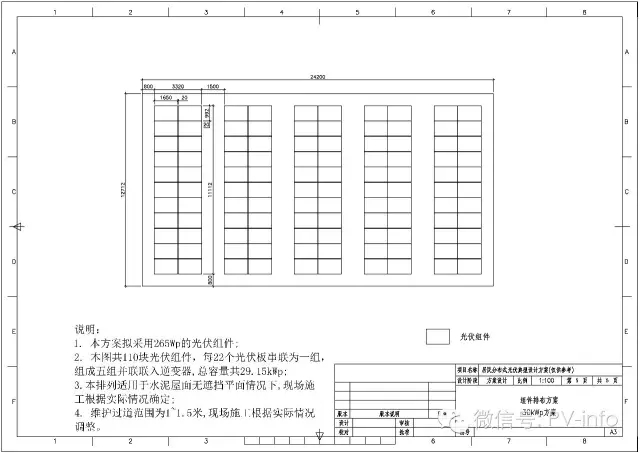

三、光伏組件布置方案

四、屋面支架方案

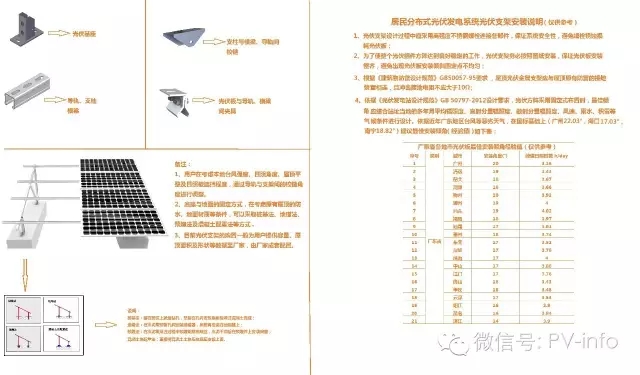

居民分布式光伏支架安裝說明

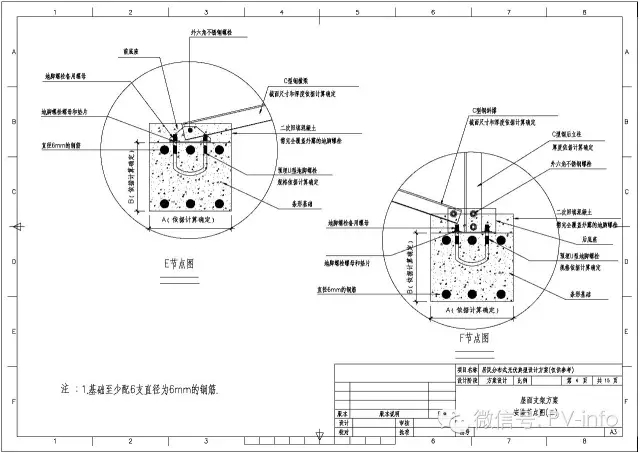

屋面支架方案-安裝節點圖（一）

屋面支架方案-安裝節點圖（二）

條形基礎結構（雙排組件結構布置圖）

條形基礎結構（雙排組件結構剖面圖）

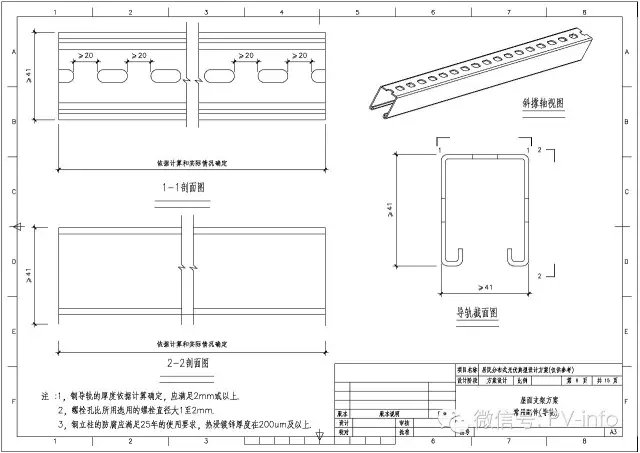

常用配件（導軌）

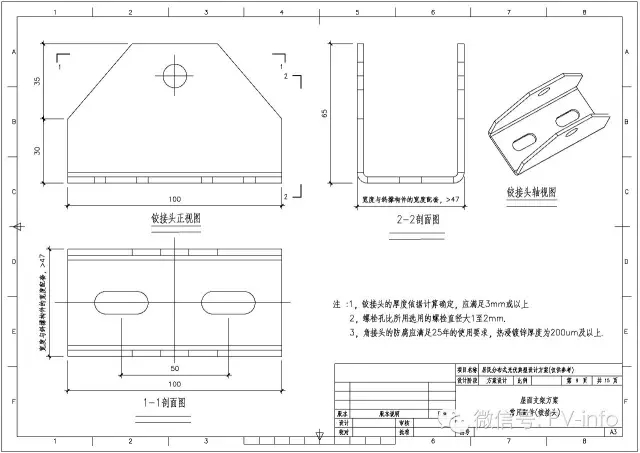

常用配件（鉸接頭）

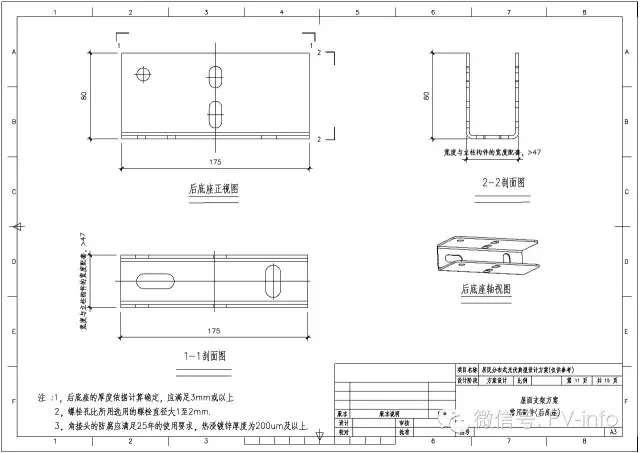

常用配件（底座）

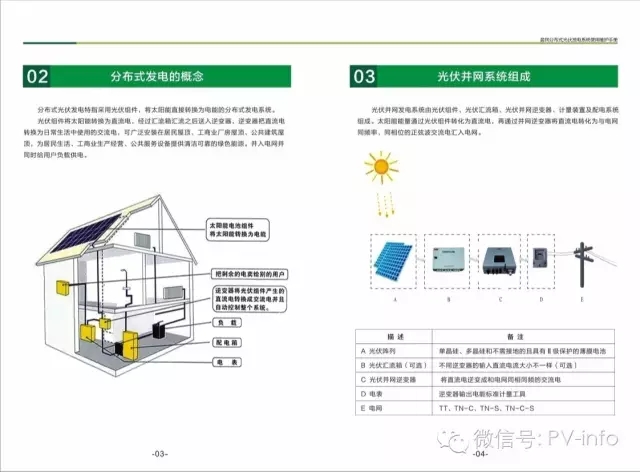

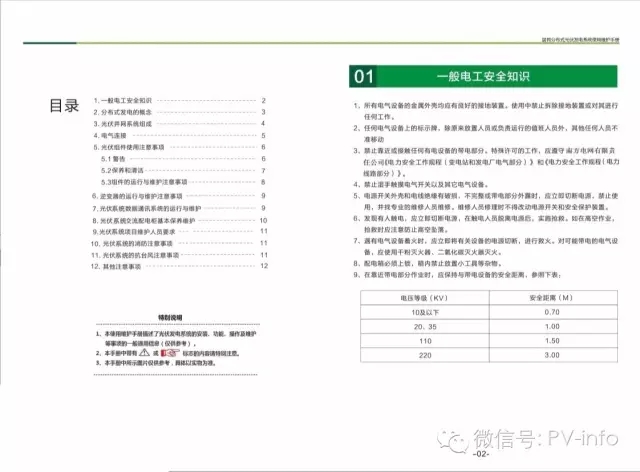

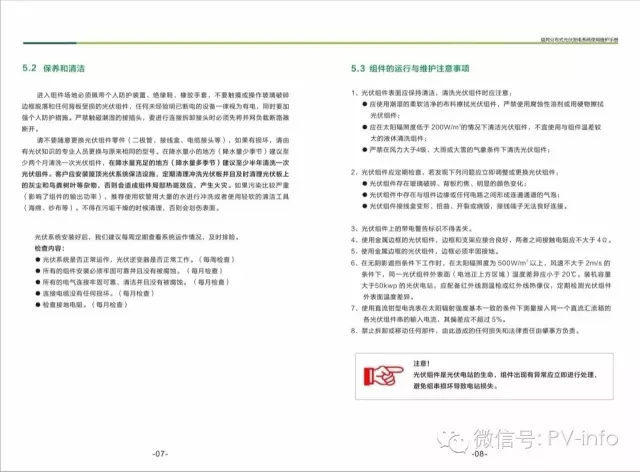

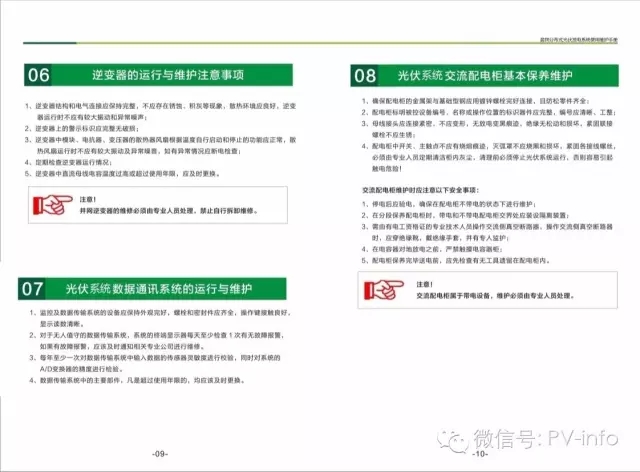

使用維護手冊
