彩鋼瓦屋頂光伏項目的施工安裝，細節很重要！

日期：2016-10-21 分類：光伏資訊瀏覽：次

引言：近年來光伏產業發展迅速，越來越多的人開始利用自家的屋頂建設光伏電站。其中屋頂材質千差萬別，有平頂?shù)模型咂模胁输摰摹１酒恼戮筒输撏吖夥?xiàng)目的施工安裝進行實例分享。

一、符合屋頂電站建設的廠房鋼結構

在廠房設計和建設時要考慮光伏電站要求。如在已建好的屋頂安裝，需要設計院計算承載力是否符合光伏電站安裝條件。

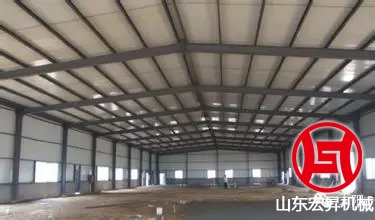

彩鋼瓦屋頂廠房?jī)?nèi)部結構。

彩鋼瓦屋頂廠房，必須符合光伏設計要求和光伏安裝所需要的承載力要求。

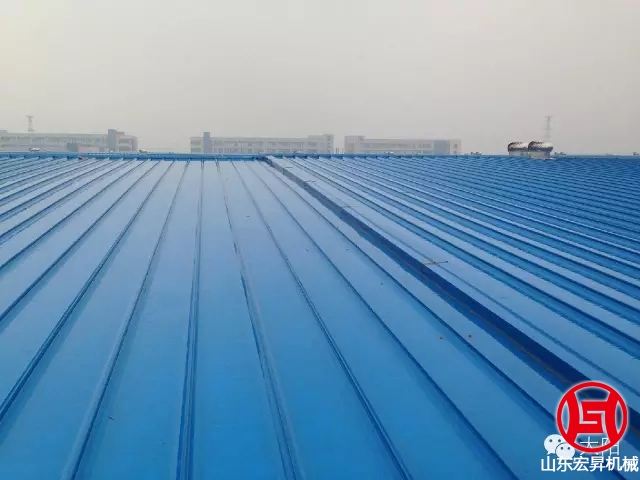

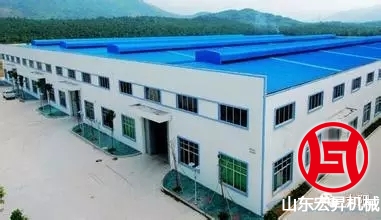

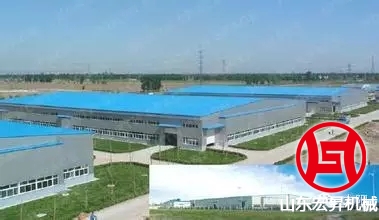

工業區優質廠房屋頂。

二、夾具現場試裝或測量彩鋼瓦瓦型尺寸

在設計或生產彩鋼瓦支架方案時，需要在現場進行測量和試裝。

T型彩鋼瓦截面尺寸測量，以便制作夾具樣品試裝。

夾具樣品一般前期在沒有合適樣品的情況下，采用線切割加工，然后再到項目現場試裝確認夾具與彩鋼瓦的匹配性。

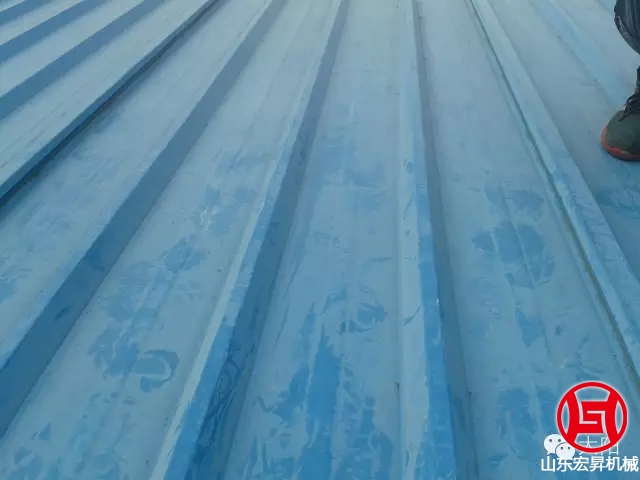

直立鎖邊型彩鋼瓦。

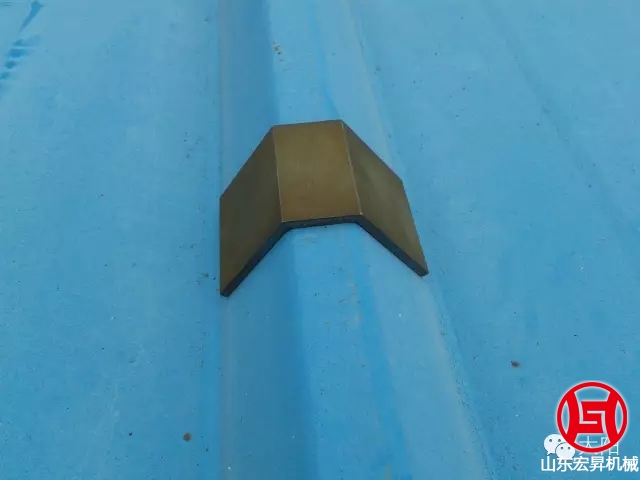

直立鎖邊型夾具試裝，采用線切割加工樣品。

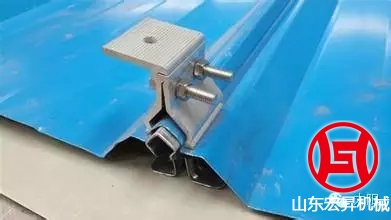

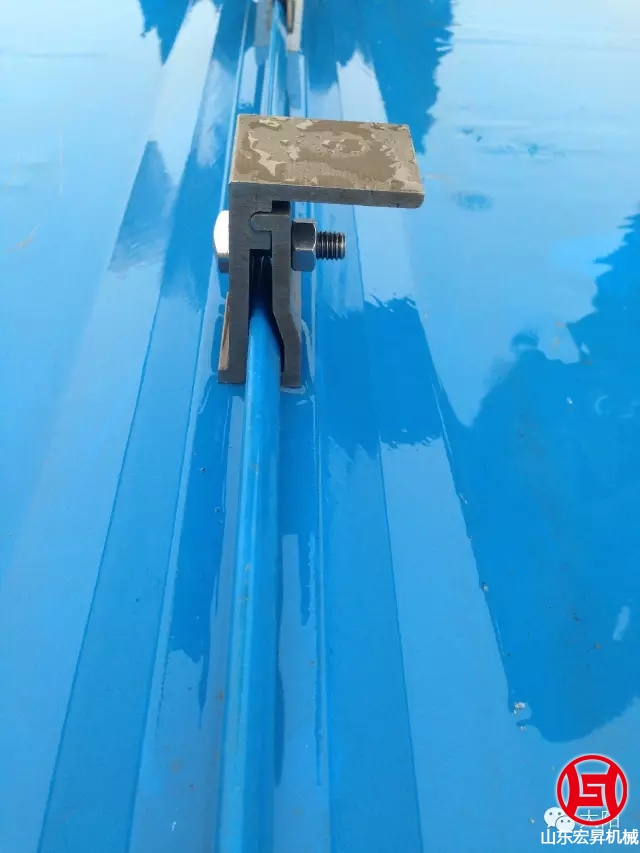

角馳型夾具，現場試裝。

三、T型彩鋼瓦屋頂

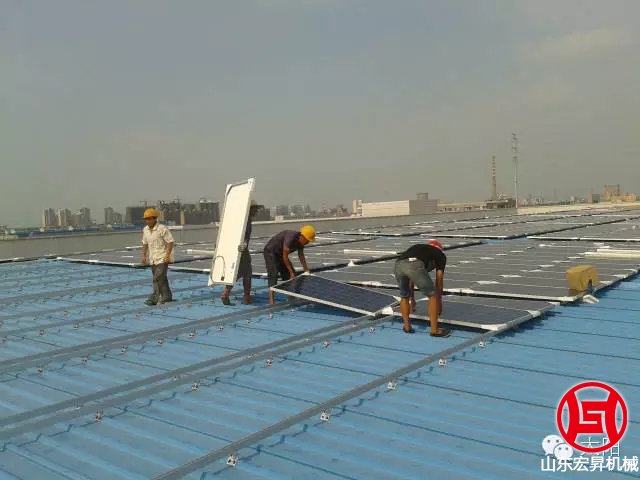

正在安裝中的屋頂項目。

T型彩鋼瓦和鋁導軌安裝。（愛康提供支架）

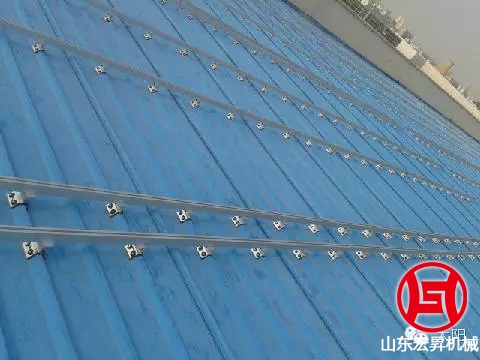

安裝完導軌后的狀態，待安裝組件。

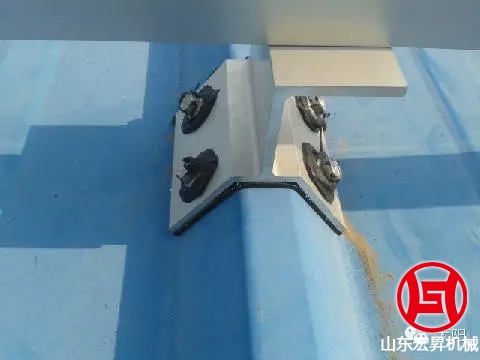

支架方案采用T型夾具，在夾具兩側邊用自攻螺釘與彩鋼瓦固定，夾具和彩鋼瓦之間用橡膠墊進行防水，最后在螺釘孔處打防水膠（耐候結構硅膠），以起到防水作用。

四、角馳型彩鋼瓦屋頂

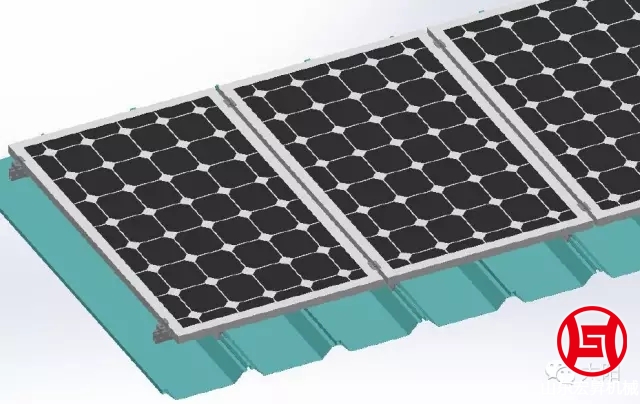

支架設計方案效果圖。

角馳型夾具安裝。

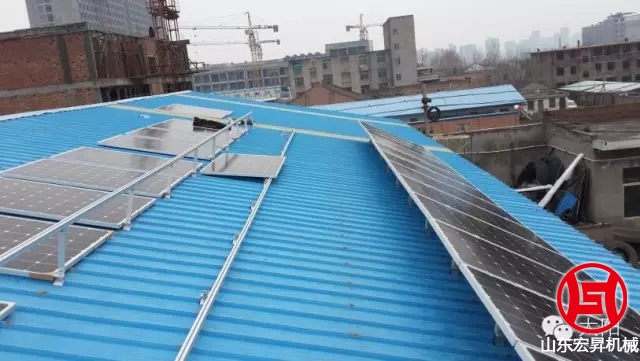

五、彩鋼瓦屋頂傾角支架方案

彩鋼瓦屋頂較大傾角支架方案設計，一般為了提升發電量或在廠房的背面才采用有傾角的方案，通常都采用組件平鋪方案。（一般彩鋼瓦不采用傾角安裝方式）

六、膠粘支架方案

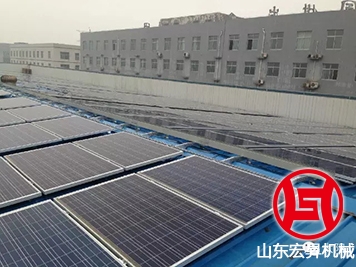

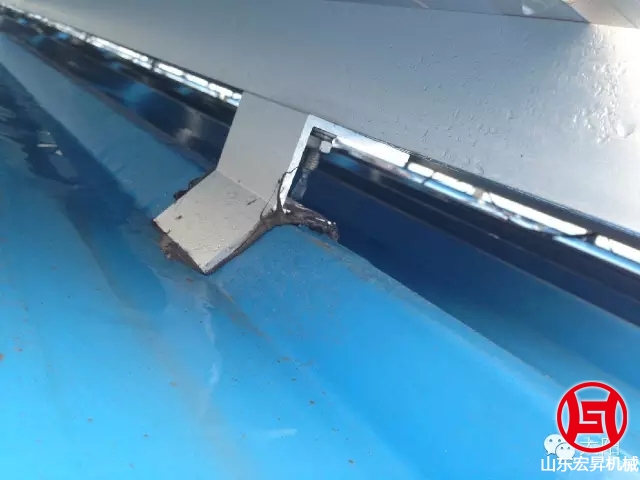

夾具膠粘，安裝后的整體效果，已運行兩年時間，運行情況正常。

夾具用膠粘，不用任何螺栓和連接方式固定。

膠粘接安裝。

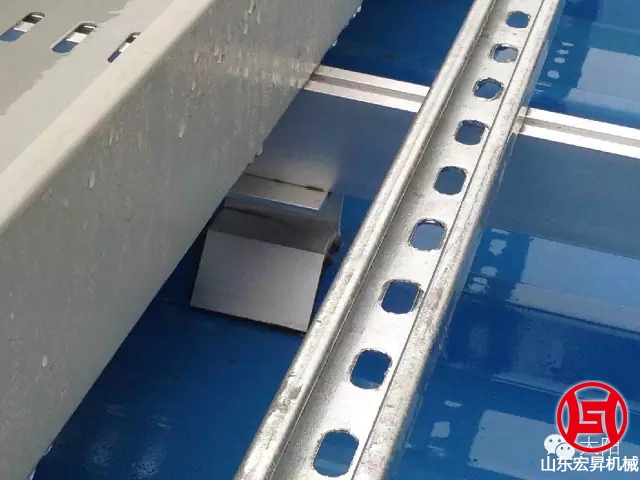

屋脊的導軌進行連接，中間為橋架，安裝后效果良好。

七、不符合承建光伏電站的彩鋼瓦屋頂廠房

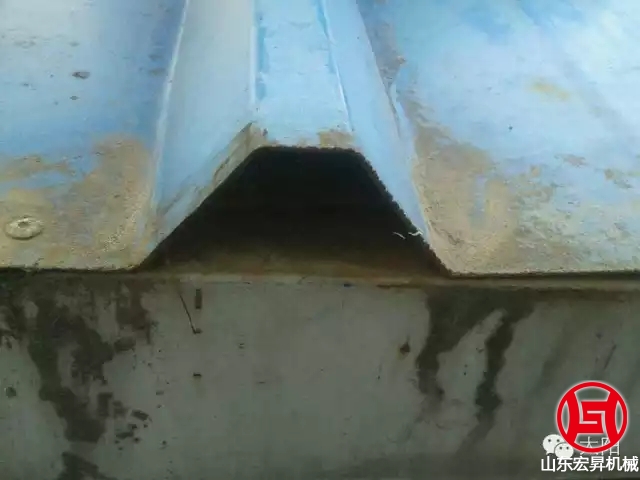

彩鋼瓦屋頂已塌陷損壞。

彩鋼瓦已大面積腐蝕銹斑，不符合光伏建設要求。

八、彩鋼瓦屋頂改造

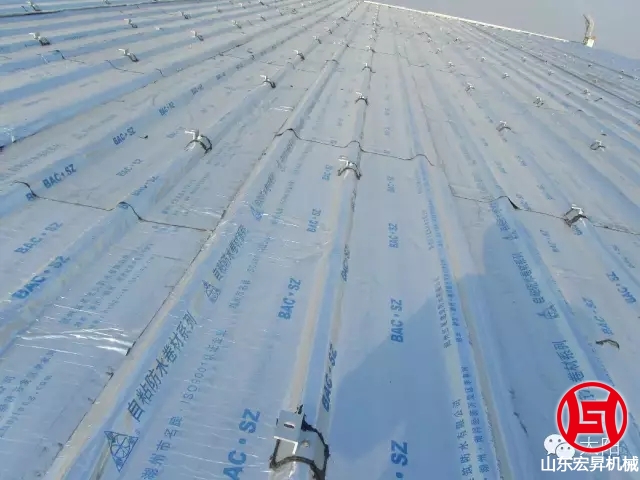

對有些陳舊和防水要求較高的廠房屋頂進行改造，增加保護和防水層。

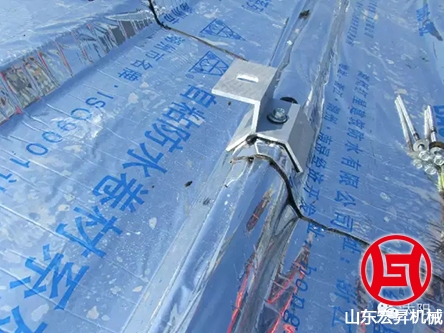

完成改造后再進行支架安裝（溫州項目，愛康提供支架）。

九、其他關于彩鋼瓦屋頂安裝及方案參考資料整理

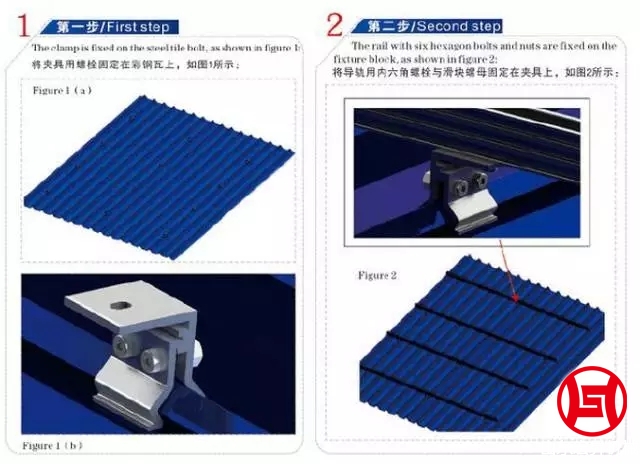

彩鋼瓦屋頂光伏支架(夾具型)安裝步驟說明：

1）按圖紙指定位置，將彩鋼瓦夾具兩個組成部分卡在彩鋼瓦上，并使用內六角螺釘固定（盡量一次性固定所有彩鋼瓦夾具，如果不行則一次固定兩行方便安裝光伏組件）。

2）使用內六角螺栓穿過夾具通過滑塊螺母將橫梁固定在夾具上，調整位置后用螺帽擰緊。（同1，盡量一次固定所有橫梁，如果不行則一次固定兩行方便安裝光伏組件）。

3）將光伏組件按照?qǐng)D紙指示放置于橫梁上（按順序放置，通常第一塊位于側邊）。

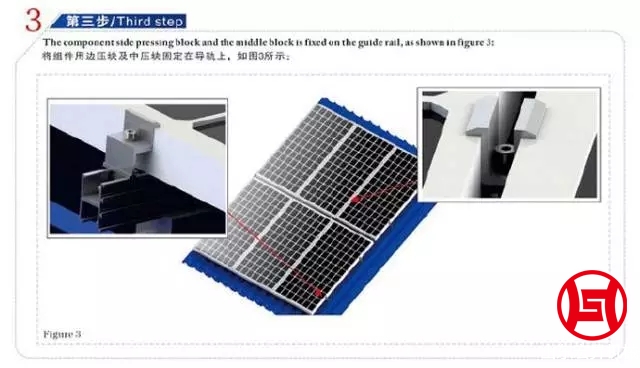

4）第一塊光伏組件放置完畢后，使用單側壓塊固定。

5）單雙側壓塊固定方式：將內六角螺栓穿過壓塊安裝孔連接滑塊螺母，在需要安裝中壓塊或邊壓塊的位置滑入橫梁（最好預先組裝好所有壓塊和螺絲組合方便安裝），使用單、雙側壓塊貼緊光伏組件，并用螺釘固定緊。

6）重復1-4步驟，直至安裝完畢。

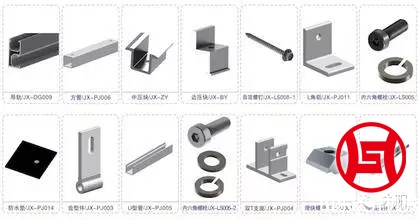

彩鋼瓦屋頂支架配件清單：

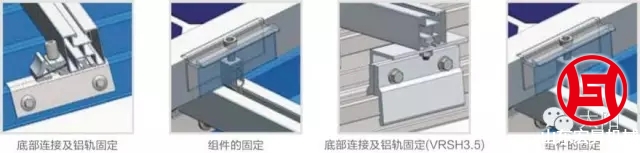

采鋼瓦屋頂支架安裝方案節點：

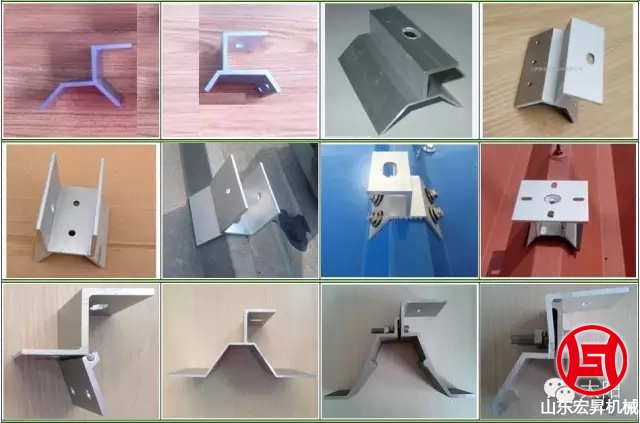

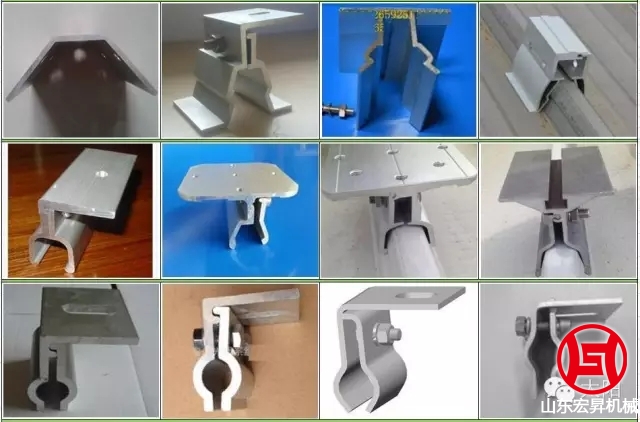

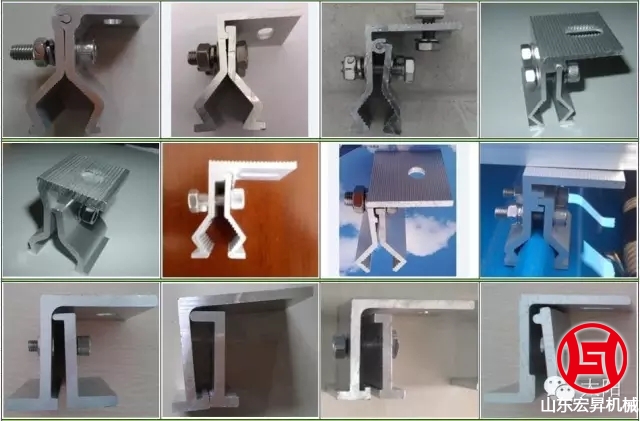

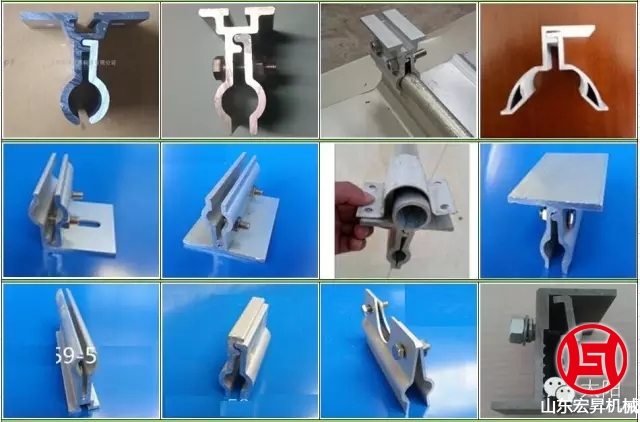

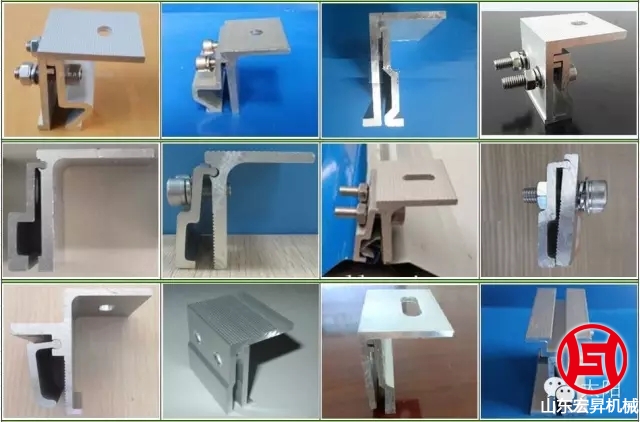

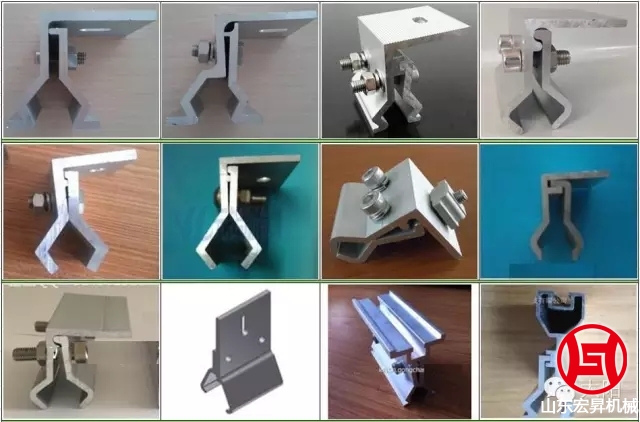

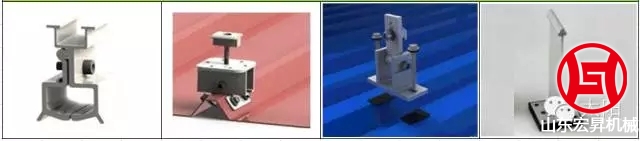

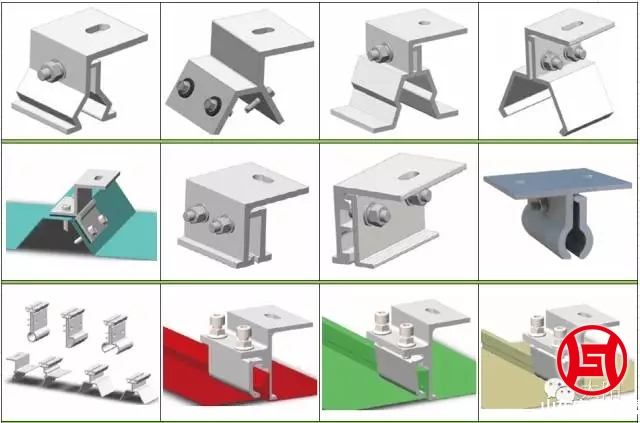

【彩鋼瓦屋頂支架夾具大全】
